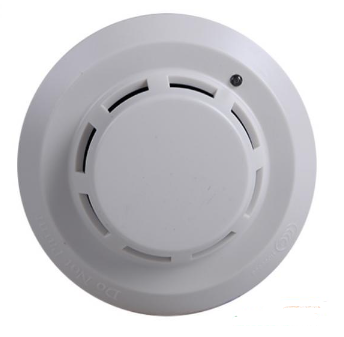

云南海灣JTY-GF-GST104點型光電感煙火災探測器

簡要描述：

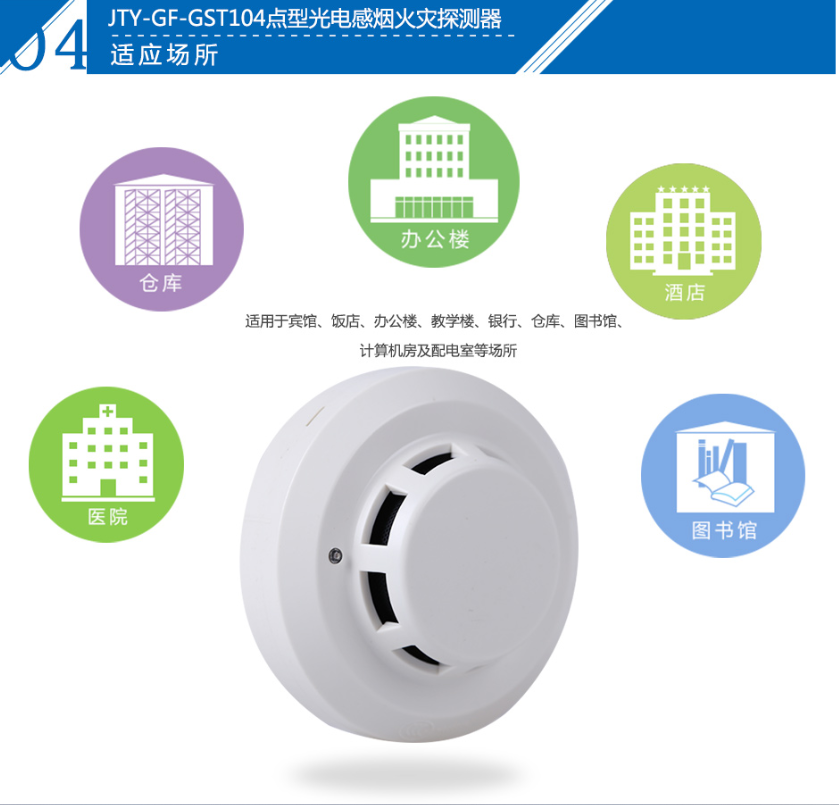

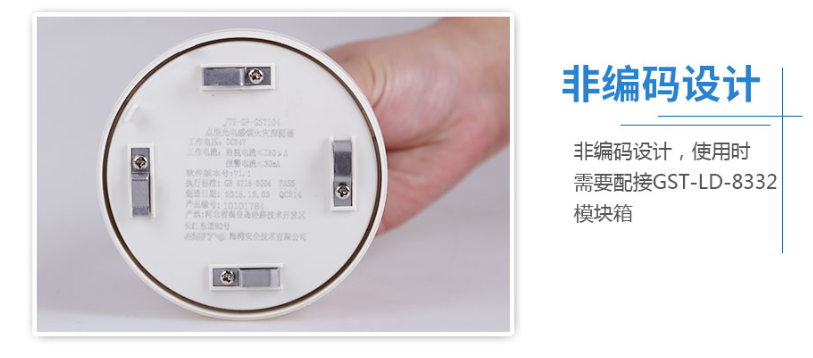

JTY-GF-GST104點型光電感煙火災探測器(以下簡稱探測器)為非編碼感煙探測器，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。與GST-LD-8320終端器配合使用，通過GST-LD-8319編址接口模塊與火災報警控制器相連，完成探測器的信號處理。

更新時間：2023-01-28 15:55:43
訪問量：29889

產品咨詢聯系我們

云南產品展示

/ Products Classification 點擊展開+

云南火災自動報警系統

云南氣體滅火系統

云南電氣火災監控系統

云南消防電源監控系統

云南防火門監控系統

云南應急照明疏散系統

云南極早期空氣采樣系統

云南消防余壓監控系統

云南可燃?xì)怏w監控系統

云南智慧消防物聯網系統

云南聯網及通訊接口

云南海灣消防技術視頻

圖探系統

詳細介紹

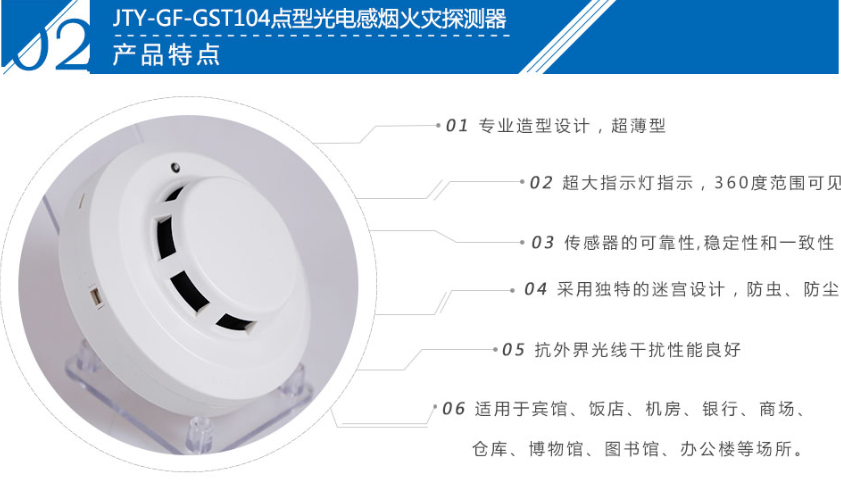

JTY-GF-GST104特點：

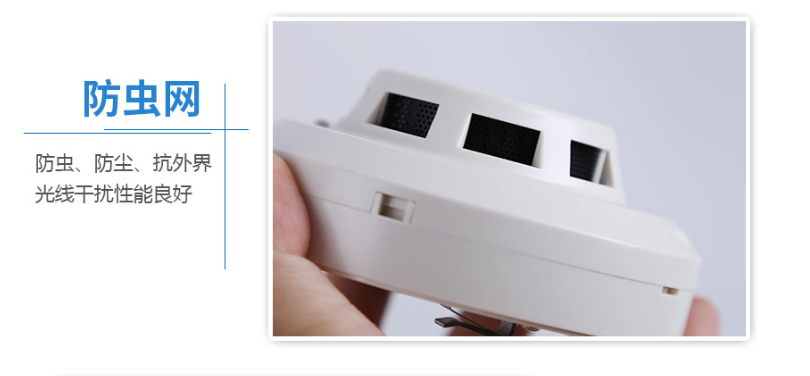

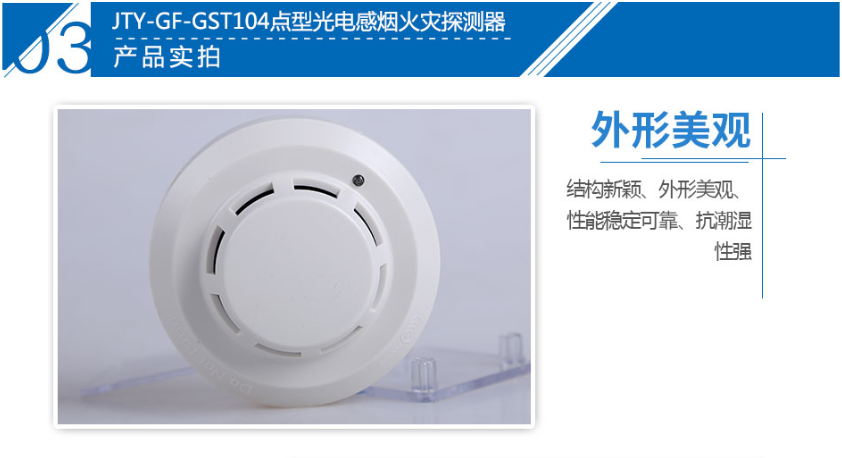

　　本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

三、JTY-GF-GST104技術特性：

　　1.工作電壓：DC16V～DC28V

　　2.靜態電流≤150μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

　　3.報警電流：10mA≤I≤30mA

　　(注：報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。)

　　4.更大波紋電壓：4V(峰峰值)

　　5.報警復位：瞬間斷電(10sMin，DC2.5VMax)

　　6.上電時間≤10s

　　7.更高風速：7.6m/s(1500fpm)

　　8.線制：與電源線采用有極性二線制連接

　　9.報警確認燈：紅色，正常監視時周期性(2s～4s)閃亮，報警時常亮

　　10.保護面積：當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。

　　11.使用環境：溫度：-10℃～+55℃　　相對濕度≤95%，不凝露

　　12.外形尺寸：直徑100mm高56mm(帶底座)

　　13.外殼防護等級：IP23

　　14.殼體材料和顏色：ABS，象牙白

　　15.重量：約120g

　　16.安裝孔距：45mm～75mm

　　17.執行標準：GB4715-2005

四、JTY-GF-GST104結構特征與工作原理：

探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。

　　報警輸出信號采用電流方式，便于多只探測器串聯使用及故障、火警檢測。
