海灣GST-LD-D06型智能電源盤接線安裝技術

7.1 特點

 GST-LD-D06 型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部分

組成，專門為整個消防聯動控制系統供電。

 GST-LD-D06 型智能電源盤以交流 220V 作為主電源，同時可外接 DC24V/24Ah 蓄電池作為備電。

備用電源正常時接受主電源充電，當現場交流掉電時，備用電源自動導入為外部設備供電。智能電

源盤可對主電故障及輸出故障進行報警，當交流輸入掉電時，報主電故障；當輸出電壓跌落時，報

輸出故障；同時還設有電池過充及過放保護功能。電源監控部分用來指示當前輸出的電壓值及輸出

電流值，并具有備電容量指示，以及各類故障及狀態顯示。

7.2 主要技術指標

（1）額定輸出容量：DC24V、21A，分三路，每路 7A

（2）使用環境：

溫度： 0℃～+40℃

相對濕度≤95％，不結露

（3）電源：主電為交流 220V+10%

-15%， DC24V 24Ah 密封鉛酸電池作備電

（4）外形尺寸：

484mm?133mm?329mm

7.3 結構特征、安裝與布線

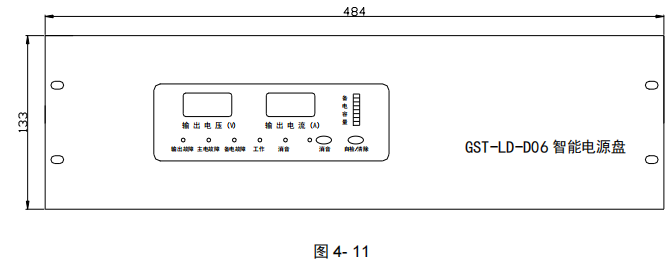

 GST-LD-D06 型電源盤外形示意圖如圖 4-11：

本電源盤采用柜式插盤結構安裝，屬標準配置產品，當系統內總的用電量較大時，可選裝多塊

電源盤。

電源盤的主電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸出接線端子，

電源盤對外接線端子示意圖如圖 4-12：

其中:

L、G、N（電源插座）：交流 220V 電源端子(G 為機殼保護地線端子)

+24V、GND：DC24V 輸出端子，有三路，三路輸出可以并接

+、-：備電輸入端子，有三路，當為單路輸入時，可接三路中的任意一路，多路輸入時可以并接

布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm2。
